  • A41Y彈簧微啟(單法蘭)高壓安全閥

A41Y彈簧微啟(單法蘭)高壓安全閥

  • 所屬類別:安全閥系列
  • 產品名稱:A41Y彈簧微啟(單法蘭)高壓安全閥
  • 產品標簽:A41Y-160/320彈簧微啟封閉式高壓安全閥,A41Y-320P/R型彈簧微啟封閉式高壓安全閥
  • 更新時間:2021/2/17 21:47:17
  • 訪問統計:

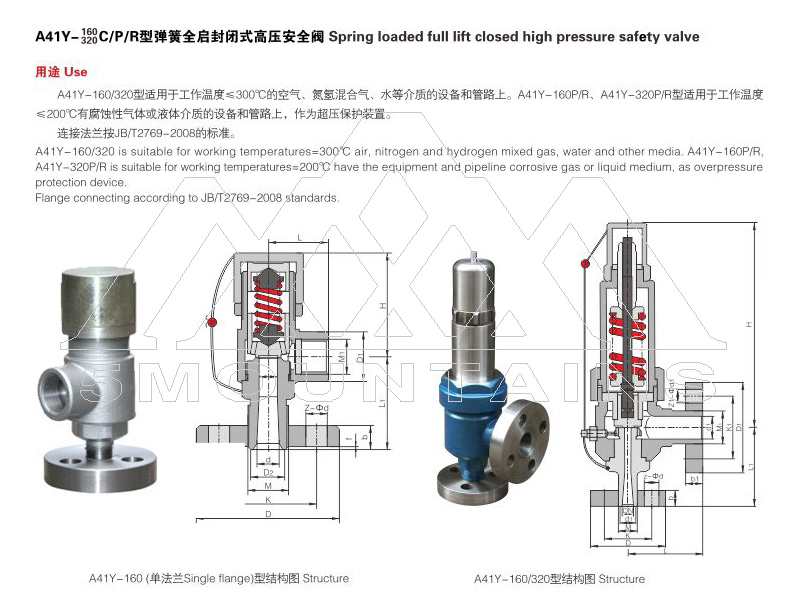

  • 彈簧微啟封閉式高壓安全閥(A41H、A22H)簡介

    A41Y-160/320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃的空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/R、A41Y-320P/R型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上,作為超壓保護裝置。

    彈簧微啟封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。

    A41H/Y彈簧微啟單法蘭高壓安全閥 主要零部件材料

    NO. Name of part A41Y-160 A41Y-320Materials A41Y-160P A41Y-320PMaterials A41Y-160R A41Y-320R Materials
    1 Flange 35/35CrMoA 2Cr13 1Cr18Ni9Ti
    2 Nozzle 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    3 Body 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    4 Disc 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    5 Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 Spring 50CrVA 50CrVACoated Teflon 50CrVACoated Teflon
    7 Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 Bonnet ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
    9 Adjusting bolt 45 2Cr13 2Cr13
    10 Cap ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti

    主要連接尺寸

    Type (DN) do d M D K Z- d b d1  M1  D1  k1  Z1-  d1   b1  L     L1      H
    A41Y-160( 15 8 20 M24    2 95 60 3-18 20 / M33    2 36 / / / 50 80 85
    20 10 25 M27    2 95 60 3-18 20 / M33    2 48 / / / 50 80 85
    25 12 28 M33    2 105 68 3-18 20 / M33    2 48 / / / 50 80 85
    A41Y-160 10 8 18 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    15 8 20 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    20 10 27 M33    2 105 68 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    25 12 28 M33    2 105 68 3-18 20 50 M64    3 165 115 6-26 32 130 135 285
    32 12.14.16 37 M42    2 115 80 4-18 22 50 M64    3 165 115 6-26 32 130 135 285
    40 20 47 M52    2 165 115 6-26 28 65 M80    3 200 145 6-29 40 165 165 350
    50 25 58 M64    3 165 115 6-26 32 80 M100    3 225 170 6-33 80 165 165 380
    A41Y-320 10 8 18 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    15 8 27 M33    2 105 68 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    20 10 30 M36    2 110 75 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
    25 12 35 M42    2 115 80 4-18 22 50 M64    3 165 115 6-26 32 130 135 285
    32 12.14.16 41 M48    2 135 95 4-22 25 50 M64    3 165 115 6-26 32 130 135 285
    40 20 58 M64    3 165 115 6-26 32 65 M80    3 200 145 6-29 40 165 115 350
    50 25 70 M80    3 200 145 6-29 40 80 M100    3 225 170 6-33 50 165 165 380
