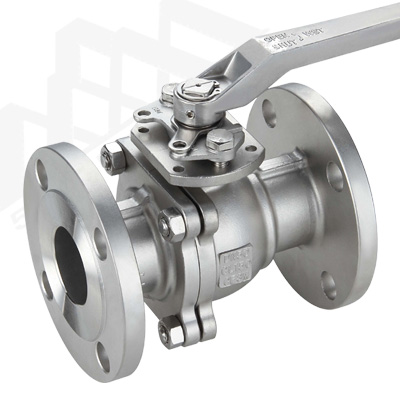

Q41F-150/300美標不銹鋼球閥

所屬類別：球閥系列

產品名稱：Q41F-150/300美標不銹鋼球閥

產品標簽：美標碳鋼球閥Q41F-300,Q41F美標法蘭高壓球閥

更新時間：2021/2/14 23:19:32

訪問統計：

美標不銹鋼球閥Q41F-150LB/美標碳鋼球閥Q41F-300LB產品屬性：

型號：美標球閥Q41F-150LB/300lb材質：碳鋼連接方式：法蘭結構形式：浮動適用介質：油品壓力環境：常壓工作溫度：常溫標準：美標流動方向：雙向驅動方式：手動

美標球閥Q41F-150LB詳細說明：

產品通徑：ANSI：1/2〞～14〞

壓力等級：Class:150LB～900LB,PN0.6mpa—70mpa

傳動方式：手動、渦輪、傘齒輪、電動、氣動等

工作溫度-：196℃～680℃。

閥門主體材料有碳鋼、鑄鋼、不銹鋼、301/304/316/316L等，并可根據客戶的要求制造。

美標球閥技術規范

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度(焊接)	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

美標球閥試驗壓力

	試驗壓力(MPa）
磅級（Class）	殼體試驗	密封試驗
150	3.0	2.2
300	7.6	5.6
600	15.0	11.0
10K	2.4	1.5
20K	5.8	4.0

美標球閥主要零件材料

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

美標球閥主要外形及連接尺寸表

公稱 壓力	公稱 通徑	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100
