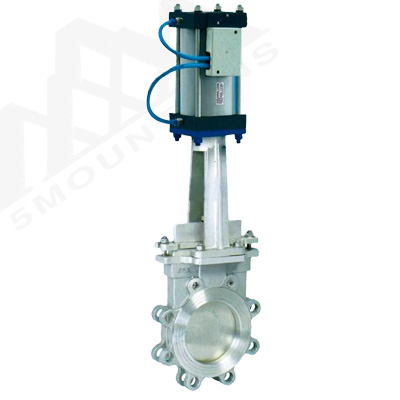

一、PZ673H氣動刀型閘閥簡介:

PZ673H氣動刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ673X、PZ673H、PZ673F、PZ673Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ673H-10C/16C）、不銹鋼（PZ673F-10P/16P PZ673Y-10P/16P），具有排渣功能的的閘閥。PZ673H氣動刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

PZ673H氣動刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

二、PZ673H氣動刀型閘閥特點：

1、 采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

三、PZ673H氣動刀型閘閥氣動裝置參數及特點：

PZ673H氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。

1、雙作用：對閥門開啟和關閉的兩位式控制；

2、單作用：(彈簧復位)：在電器和氣路切斷或故障時，閥門自動開啟或關閉。

可選附件：

1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。

2、接近開關

3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。

4、電/氣閥門定位器(調節型用)。

四、PZ673H氣動刀型閘閥零部件材料：

五、PZ673H氣動刀型閘閥外形及連接尺寸：
