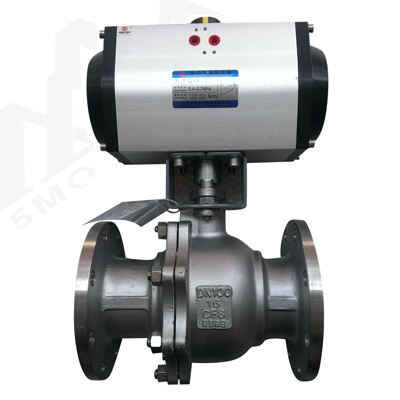

Q641F46氣動襯氟球閥概述
Q641F46氣動襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。 全通徑閥門提供超大的流量，并可用于掃線清洗或隔離輸送的管道。
Q641F46氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q641F46氣動襯氟球閥技術參數
設計標準：GB12237-89 SNV 企標
結構長度：GB12221-89 JB1686
法蘭標準：JB/T79 GB9113 HG20592 ANSI B16.5
公稱壓力：1.0、1.6、2.5MPa 150Lb
檢驗試驗：JB/T9092-99，電火花檢測
驅動方式：手動、蝸輪、氣動、電動。
Q641F46氣動襯氟球閥 主要外形尺寸與連接尺寸( mm )：
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
||
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
