BQ6S41F-16P帶手動氣動保溫球閥

所屬類別：球閥系列

產品名稱：BQ6S41F-16P帶手動氣動保溫球閥

產品標簽：Q6S41F不銹鋼氣動帶手動球閥,Q6S41F氣動帶手輪球閥

更新時間：2021/2/15 18:40:30

訪問統計：

一、Q6S41F氣動帶手輪球閥簡介：

Q6S41F氣動帶手輪球閥采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

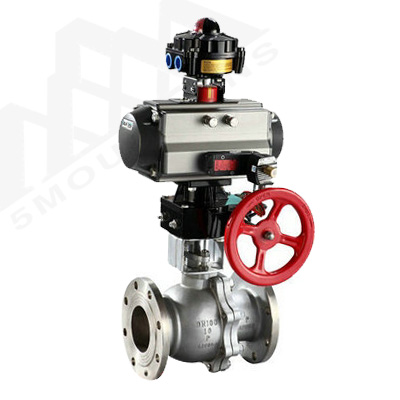

Q6S41F氣動帶手輪球閥是法蘭球閥配上氣動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門氣缸無氣源狀態手動可操作閥門的開關，使其氣動閥門更安全可靠。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。

二、Q6S41F氣動帶手輪球閥工作原理：

Q6S41F氣動帶手輪球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥及蝸輪手動裝置直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。氣動執行器能快速旋轉90度就能使球閥瞬間關閉嚴密，當氣動執行器發生故障時，也可用手動蝸輪裝置進行閥門的關閉和開啟，減少了發生故障的機率。

三、Q6S41F氣動帶手輪球閥產品特點：

1、蝸輪手動裝置，增加氣動閥門的安全性。

2、安裝簡便，能以任意方向安裝于管道中的任意部位。

3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。

4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

5、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。

氣動帶手動球閥產品特點：

執行機構：雙作用、單作用

驅動氣源：5－7bar壓縮空氣

公稱通徑：DN15-250mm

公稱壓力：1.6-4.0MPa

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

適用介質：水、氣體、蒸汽、油品、燃氣等

氣動帶手動球閥附件選項：

1、雙作用執行器：通過氣源控制閥門啟閉，通氣開，通氣關，失氣源，無動作。

2、單作用執行器（彈簧復位）：分為常開型，常閉型。常開式為，通氣關，失去氣源貨故障時，自動打開；常閉式，通氣開，失去氣源貨故障時，自動關閉。

3、限位開關（回信器）：可遠距離傳送閥門開和關位置信號，即顯示開關信號；

4、閥門定位器：根據電流信號（輸入輸出4-20mA）的大小對閥門的介質流量進行調節控制。

5、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，達到對氣源穩定、清潔、運動部件起潤滑作用。

氣動帶手動球閥主要零件材料：

通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、硬質合金鋼密封
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃

氣動帶手動球閥型號編制：

閥門種類

動作方式

連接方式

閥芯結構

密封材料

Q：球閥

6S：氣動帶手動

1：螺紋連接

4：法蘭式連接

7：對夾式連接

1：軟密封浮動式球芯

4：L型三通

5：T型三通

7：硬密封固定式球芯

F：聚四氟乙烯

H：硬質合金

氣動帶手動球閥性能規范：

制造標準	法蘭標準	結構標準	檢驗試驗標準
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002	API598

氣動帶手動球閥外形尺寸：

PN（MPa）	DN（mm）	尺寸（mm）
		L	對夾連接	法蘭連接						H
		L	D	D	D1	D2	D6	b	z-d	H
1.6	25	102	64	115	85	5	-	14/16	4-14	233
	40	114	82	145/150	110	85/84	-	16/18	4-18	280
	50	124	100	160/165	125	100/99	-	16/20	4-18	362
	65	145	118	180/185	145	120/188	-	18/20	4-18	377
	80	165	130	195/200	160	135/132	-	20	8-18	410
	100	194	155	215/220	180	155/150	-	20/22	8-18	423
	125	210	185	245/250	210	185/184	-	22	8-18	436
	150	229	216	280/285	240	210/211	-	24	8-23/8-22	653
	200	243	264	335/340	295	265/266	-	26/24	12-23/12-22	703
	250	297	328	405	355	320/319	-	30/26	12-25/12-26	787
	300	338	373	460	410	375/370	-	30/28	12-25/12-26	827
2.5	25	102	64	115	85	65	-	16	4-14	233
	40	114	82	145/150	110	85/84	-	18	4-18	280
	50	124	100	160/165	125	100/99	-	20	4-18	362
	65	145	118	160/185	145	120/118	-	22	8-18	377
	80	165	130	195/200	160	135/132	-	22-24	8-18	410
	100	194	155	230/235	190	160/156	-	24	8-23/8-22	423
	125	210	185	270	220	188/184	-	28/26	8-25/8-26	436
	150	229	216	300	250	218/211	-	30/28	8-25/12-26	653
	200	243	264	360	310	278/274	-	34/30	12-25/12-26	703
	250	297	328	425	370	332/330	-	36/32	12-30	787
	300	338	373	485	430	390/389	-	40/34	16-30	827
