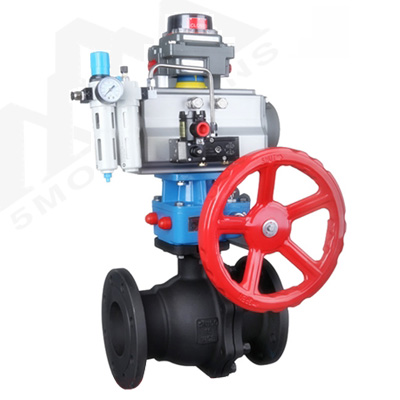

Q6S41F氣動帶手動球閥在氣動執行機構與閥門的手動裝置是無法同時使用的，有氣源時就用氣動開關，沒氣源時再用手動開關！氣動球閥在沒有氣源或電源信號的情況下，閥位會復位，停留在初始的位置。此時，如果需要讓閥門關閉或打開，就要用到手動裝置，而當閥門在正常運行的時候，是不可以使用手動裝置的，它只能應急使用。也就是兩種狀態是不可以同時存在的，如果是在手動控制的狀態下，全程就只能用手動一種方式。
動帶手動球閥產品特點：
執行機構：雙作用、單作用
驅動氣源：5－7bar壓縮空氣
公稱通徑：DN15-250mm
公稱壓力：1.6-4.0MPa
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
適用介質：水、氣體、蒸汽、油品、燃氣等
氣動帶手動球閥附件選項：
1、雙作用執行器：通過氣源控制閥門啟閉，通氣開，通氣關，失氣源，無動作。
2、單作用執行器（彈簧復位）：分為常開型，常閉型。常開式為，通氣關，失去氣源貨故障時，自動打開；常閉式，通氣開，失去氣源貨故障時，自動關閉。
3、限位開關（回信器）：可遠距離傳送閥門開和關位置信號，即顯示開關信號；
4、閥門定位器：根據電流信號（輸入輸出4-20mA）的大小對閥門的介質流量進行調節控制。
5、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，達到對氣源穩定、清潔、運動部件起潤滑作用。
氣動帶手動球閥主要零件材料：
通徑mm |
DN15-DN300 |
|||
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球體 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
閥座密封 |
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 |
|||
填料 |
聚四氟乙烯 、柔性石墨 |
|||
適用工況 |
適用介質 |
蒸汽、水、油品 |
硝酸堿類腐蝕性介質 |
醋酸類腐蝕性介質 |
適用溫度 |
聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
|||
氣動帶手動球閥型號編制：
閥門種類 |
動作方式 |
連接方式 |
閥芯結構 |
密封材料 |
Q：球閥 |
6S：氣動帶手動 |
1：螺紋連接 4：法蘭式連接 7：對夾式連接 |
1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 |
F：聚四氟乙烯 H：硬質合金 |
氣動帶手動球閥性能規范：
制造標準 |
法蘭標準 |
結構標準 |
檢驗試驗標準 |
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
氣動帶手動球閥外形尺寸：
PN（MPa） |
DN（mm） |
尺寸（mm） |
||||||||
L |
對夾連接 |
法蘭連接 |
H |
|||||||
D |
D |
D1 |
D2 |
D6 |
b |
z-d |
||||
1.6 |
25 |
102 |
64 |
115 |
85 |
5 |
- |
14/16 |
4-14 |
233 |
40 |
114 |
82 |
145/150 |
110 |
85/84 |
- |
16/18 |
4-18 |
280 |
|
50 |
124 |
100 |
160/165 |
125 |
100/99 |
- |
16/20 |
4-18 |
362 |
|
65 |
145 |
118 |
180/185 |
145 |
120/188 |
- |
18/20 |
4-18 |
377 |
|
80 |
165 |
130 |
195/200 |
160 |
135/132 |
- |
20 |
8-18 |
410 |
|
100 |
194 |
155 |
215/220 |
180 |
155/150 |
- |
20/22 |
8-18 |
423 |
|
125 |
210 |
185 |
245/250 |
210 |
185/184 |
- |
22 |
8-18 |
436 |
|
150 |
229 |
216 |
280/285 |
240 |
210/211 |
- |
24 |
8-23/8-22 |
653 |
|
200 |
243 |
264 |
335/340 |
295 |
265/266 |
- |
26/24 |
12-23/12-22 |
703 |
|
250 |
297 |
328 |
405 |
355 |
320/319 |
- |
30/26 |
12-25/12-26 |
787 |
|
300 |
338 |
373 |
460 |
410 |
375/370 |
- |
30/28 |
12-25/12-26 |
827 |
|
2.5 |
25 |
102 |
64 |
115 |
85 |
65 |
- |
16 |
4-14 |
233 |
40 |
114 |
82 |
145/150 |
110 |
85/84 |
- |
18 |
4-18 |
280 |
|
50 |
124 |
100 |
160/165 |
125 |
100/99 |
- |
20 |
4-18 |
362 |
|
65 |
145 |
118 |
160/185 |
145 |
120/118 |
- |
22 |
8-18 |
377 |
|
80 |
165 |
130 |
195/200 |
160 |
135/132 |
- |
22-24 |
8-18 |
410 |
|
100 |
194 |
155 |
230/235 |
190 |
160/156 |
- |
24 |
8-23/8-22 |
423 |
|
125 |
210 |
185 |
270 |
220 |
188/184 |
- |
28/26 |
8-25/8-26 |
436 |
|
150 |
229 |
216 |
300 |
250 |
218/211 |
- |
30/28 |
8-25/12-26 |
653 |
|
200 |
243 |
264 |
360 |
310 |
278/274 |
- |
34/30 |
12-25/12-26 |
703 |
|
250 |
297 |
328 |
425 |
370 |
332/330 |
- |
36/32 |
12-30 |
787 |
|
300 |
338 |
373 |
485 |
430 |
390/389 |
- |
40/34 |
16-30 |
827 |
|
注：Q6S41F氣動帶手動球閥產品介紹，參數，圖片，數據僅用于參考
