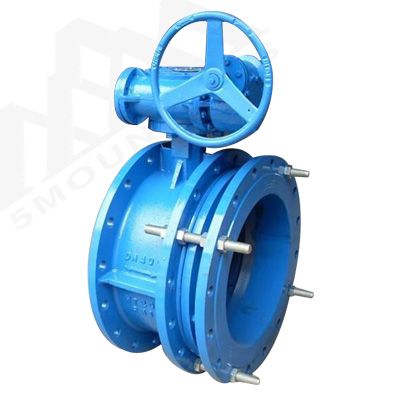

SD341X法蘭伸縮蝶閥用途：
SD341X法蘭伸縮蝶閥適用溫度≤80℃，用于石油、化工食品醫(yī)藥輕紡、造紙、電力、給排水、氣體管路上，作調節(jié)流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
SD341X法蘭伸縮蝶閥特點：
1、設計新穎、合理、結構獨特、重量輕、操作方便、起閉迅速。
2、本伸縮蝶閥既能起到調節(jié)流量和截流作用，又能補償管道溫差，所產生的熱脹冷縮功能，同時也便于安裝和拆卸，為一閥多用產品。
SD341X法蘭伸縮蝶閥安裝注意事項：
1、本蝶閥安裝前必須清洗內腔雜物。
2、本閥可有一定范圍內伸縮，安裝前必須松開伸縮部位的密封墊壓蓋，然后待本閥門與管道所需要的長度后，再鎖緊伸縮密封壓蓋。
SD341X法蘭伸縮蝶閥主要零部件材料：
名稱 |
材料 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
閥板 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
閥桿 |
2Cr13、不銹鋼襯 |
密封圈 |
耐磨橡膠、丁腈橡膠等 |
填料 |
丁腈橡膠V型墊、柔性石墨 |
SD341X法蘭伸縮蝶閥主要連接尺寸：
壓力 |
公稱通 |
尺寸 |
||||||||||||||
DN(am) |
||||||||||||||||
長 L2 |
中間 L |
短 L1 |
D2 |
D |
D1 |
H |
H1 |
H2 |
B1 |
B2 |
N |
N2 |
Φ |
z-d |
||
1.0MPa |
100 |
196 |
180 |
164 |
155 |
215 |
180 |
359 |
120 |
239 |
186 |
350 |
180 |
190 |
152 |
8﹣18 |
150 |
227 |
210 |
192 |
210 |
280 |
210 |
392 |
124 |
278 |
186 |
350 |
180 |
190 |
152 |
8﹣23 |
|
200 |
247 |
230 |
212 |
265 |
335 |
295 |
465 |
170 |
295 |
186 |
350 |
180 |
190 |
152 |
8﹣23 |
|
250 |
267 |
250 |
232 |
320 |
390 |
350 |
555 |
198 |
357 |
253 |
453 |
250 |
12﹣23 |
|||
300 |
287 |
270 |
252 |
368 |
440 |
400 |
570 |
218 |
353 |
253 |
453 |
250 |
12﹣23 |
|||
350 |
310 |
290 |
270 |
428 |
500 |
460 |
670 |
253 |
417 |
253 |
453 |
250 |
16-23 |
|||
400 |
332 |
310 |
290 |
482 |
565 |
515 |
800 |
285 |
465 |
320 |
415 |
200 |
207 |
400 |
16-26 |
|
450 |
352 |
330 |
310 |
532 |
615 |
565 |
860 |
310 |
490 |
320 |
415 |
200 |
207 |
400 |
20-26 |
|
500 |
375 |
350 |
330 |
585 |
670 |
620 |
1007 |
340 |
520 |
320 |
415 |
200 |
207 |
400 |
20-30 |
|
600 |
420 |
390 |
360 |
635 |
780 |
725 |
1157 |
397 |
610 |
470 |
510 |
500 |
20-30 |
|||
700 |
465 |
430 |
395 |
800 |
895 |
840 |
1295 |
467 |
690 |
470 |
510 |
300 |
24-30 |
|||
800 |
510 |
470 |
430 |
905 |
1015 |
950 |
1425 |
530 |
765 |
470 |
510 |
300 |
24-34 |
|||
900 |
555 |
510 |
465 |
1005 |
1115 |
1050 |
1580 |
595 |
830 |
470 |
510 |
300 |
28-34 |
|||
1000 |
600 |
550 |
500 |
1110 |
1230 |
1160 |
1815 |
670 |
910 |
470 |
510 |
300 |
28-36 |
|||
1200 |
690 |
630 |
570 |
1330 |
1455 |
1380 |
2015 |
785 |
1030 |
470 |
510 |
300 |
32-39 |
|||
1400 |
780 |
710 |
640 |
1560 |
1630 |
1560 |
835 |
1180 |
36-36 |
|||||||
1600 |
860 |
790 |
720 |
1710 |
1830 |
1760 |
1100 |
1300 |
40-36 |
|||||||
1800 |
940 |
870 |
800 |
1920 |
2045 |
1970 |
1180 |
1400 |
600 |
44-39 |
||||||
2000 |
1020 |
950 |
880 |
2125 |
2265 |
2100 |
1300 |
1580 |
48-42 |
|||||||
