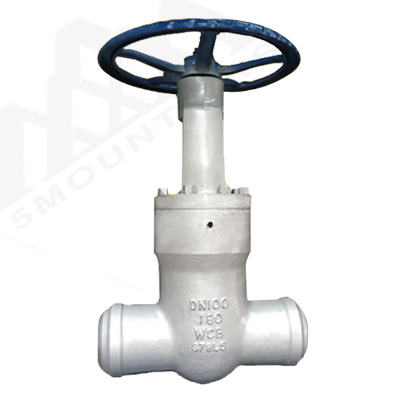

Z61Y-160鉻鉬鋼電站焊接閘閥

Z61Y-160鉻鉬鋼電站焊接閘閥

一、 Z61Y-160鉻鉬鋼電站焊接閘閥產品概述

Z60Y、Z61Y、Z62Y高壓電站焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上，切斷或接通管路介質。與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。在管道中一般應當水平安裝。

二、 Z61Y-160鉻鉬鋼電站焊接閘閥產品特點

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；

2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；

3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；

4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，***控制承壓件質量；

5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；

6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；

7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；

8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；

9、Z60系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面***吻合度，特別便于用戶現場維修保養；

10、閥蓋自緊密封設計，壓力越高，密封越可靠；

11、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動。
